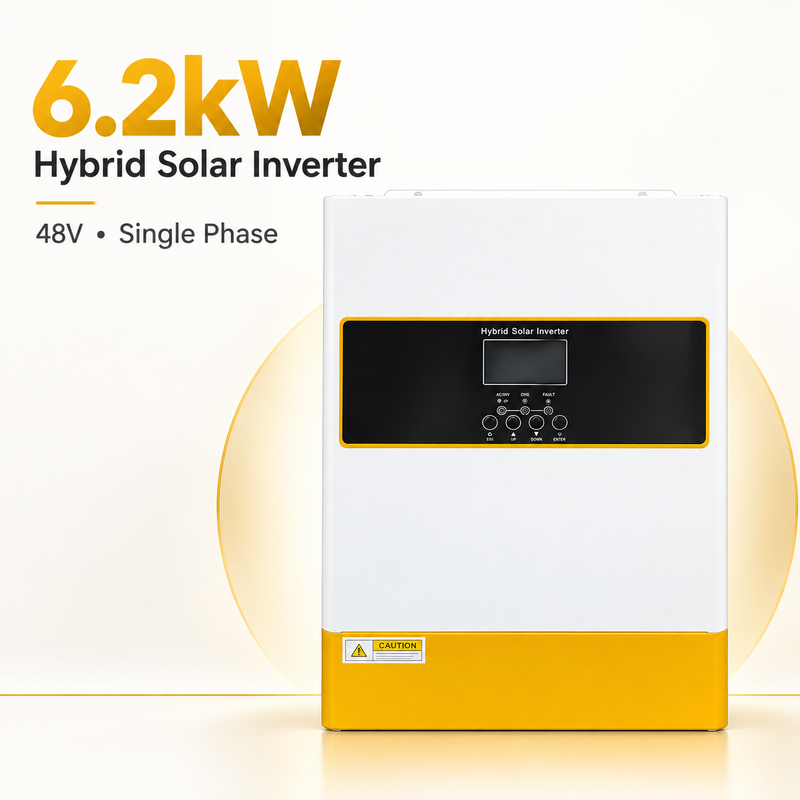

1stess 6.2kW 48V υβριδικός ηλιακός μετατροπέας με φορτιστή MPPT 120A
Ο πρώτος υβριδικός ηλιακός μετατροπέας 6,2 kW συνδυάζει την ηλιακή φόρτιση, την ενσωμάτωση μπαταρίας 48V και την ενιαία φάση παραγωγής εναλλασσόμενου ρεύματος για την αποθήκευση ενέργειας σε κατοικίες και εκτός δικτύου ηλιακά συστήματα.Με ενσωματωμένο ηλιακό φορτιστή MPPT, καθαρή ισχύς κυμάτων και υποστήριξη έως και 12 μονάδων παράλληλα, παρέχει μια ρυθμιζόμενη πλατφόρμα μετατροπέα για εγκαταστάτες, εισαγωγείς και εργολάβους ηλιακών EPC.
Ηλιακή φόρτιση συστημάτων φωτοβολταϊκών μπαταριών
Χρησιμοποιήστε την διαθέσιμη ηλιακή ενέργεια για να φορτίσετε ένα συμβατό σύστημα μπαταριών και να καλύψετε τις καθημερινές ανάγκες ενέργειας.Ο ενσωματωμένος ηλιακός φορτιστής MPPT υποστηρίζει μέγιστο ρεύμα φόρτισης ηλιακής ενέργειας 120A και μέγιστη ισχύ φωτοβολταϊκής συστοιχίας 6500W.
- Μέγιστο ρεύμα φόρτισης ηλιακής ενέργειας: 120A
- Μέγιστη ισχύς συστοιχίας φωτοβολταϊκών: 6.500 W
- Περιοχή τάσης MPPT φωτοβολταϊκής συστοιχίας: 60-500VDC
Για τον σχεδιασμό του έργου, επαληθεύεται η τάση και το ρεύμα της φωτοβολταϊκής γραμμής σε σχέση με τα όρια του μετατροπέα, συμπεριλαμβανομένης της τάσης ανοικτού κυκλώματος στη χαμηλότερη αναμενόμενη θερμοκρασία του χώρου.
Καθαρή έξοδος sinus wave για βασικά φορτία
Με ονομαστική ισχύ 6,2kW και καθαρή κυματική μορφή κυμάτων AC, αυτός ο ηλιακός μετατροπέας 48V μπορεί να υποστηρίξει κατάλληλα οικιακά και μικρά επιχειρηματικά φορτία.εξοπλισμός δικτύωσηςΗ επιλογή του φορτίου πρέπει να λαμβάνει υπόψη τη συνολική ισχύ λειτουργίας και τις απαιτήσεις εκκίνησης του εξοπλισμού.
- Ονομαστική ισχύς: 6,2 kW
- Μονόφαση: 220 / 230 / 240VAC
- Φόρμα κύματος εξόδου: καθαρό κύμα σινού
Παράλληλη επέκταση για έργα Ηλιακής ΕΠΣ
Η πλατφόρμα παράλληλου ηλιακού μετατροπέα παρέχει στους εργολάβους έναν τρόπο για να σχεδιάσουν την επέκταση του συστήματος ανάλογα με τη ζήτηση της τοποθεσίας.Οι παράλληλες εγκαταστάσεις απαιτούν συντονισμένη διαμόρφωση μετατροπέαΕπαλήθετε την προγραμματισμένη διάταξη του συστήματος πριν προσδιορίσετε το έργο.
Ενσωμάτωση με συμβατές μπαταρίες λιθίου
Η πλατφόρμα μπαταρίας 48V υποστηρίζει την επικοινωνία μπαταρίας λιθίου μέσω RS485. Οι διεπαφές RS232 και RS485 παρέχουν επιλογές επικοινωνίας για την ενσωμάτωση του συστήματος,ενώ η ενεργοποίηση της μπαταρίας μπορεί να ξεκινήσει μέσω φωτοβολταϊκής ενέργειας ή ηλεκτρικής ενέργειαςΓια εγκατάσταση μετατροπέα μπαταρίας λιθίου, επιβεβαιώστε το εύρος τάσης της μπαταρίας, το πρωτόκολλο BMS και τα όρια φόρτισης/αφόρτισης πριν από την έναρξη λειτουργίας.
Εφαρμογές προσαρμοσμένες στις ανάγκες του αγοραστή
| Εφαρμογή |
Απαιτήσεις του αγοραστή |
Σχετικά χαρακτηριστικά του προϊόντος |
| Αποθήκευση ηλιακής ενέργειας για κατοικίες |
Συνδυασμός ηλιακής παραγωγής με συμβατό σύστημα μπαταριών |
Η φόρτιση MPPT και η πλατφόρμα μπαταρίας 48V |
| Σπίτια εκτός δικτύου |
Προμήθεια επιλεγμένων φορτίων όπου δεν είναι διαθέσιμη η ηλεκτρική ενέργεια |
Ηλεκτρική ενέργεια και λειτουργία με μπαταρία με καθαρή ισχύ κυμάτων σινουλίου |
| Υποστήριξη μικρών επιχειρήσεων |
Υποστήριξη φωτισμού, τερματικών POS και δικτύωσης κατά τις διακοπές |
6.2kW ισχύος, με βάση το φορτίο και το μέγεθος της μπαταρίας |
| Σχέδια Ηλιακής ΕΠΣ |
Σχέδιο για μεγαλύτερες ή μεταβαλλόμενες απαιτήσεις συστήματος |
Μέχρι 12 μονάδες παράλληλης ικανότητας |
| Έργα εγκατάστασης και διανομής |
Σύστημα ελέγχου της καταλληλότητας πριν από την προμήθεια |
Καθορισμένα ηλεκτρικά χαρακτηριστικά και διεπαφές επικοινωνίας μπαταρίας |
Βασικές τεχνικές προδιαγραφές
| Παράμετρος |
Προδιαγραφές |
| Ονομαστική ισχύς |
6.2kVA / 6.2kW |
| Τετάρτη |
48VDC |
| Εναλλακτική ισχύς |
220 / 230 / 240VAC, μονοφασική |
| Σχήμα κύματος εξόδου |
Καθαρό κύμα σινού |
| Τύπος ηλιακού φορτιστή |
Επικαιροποίηση |
| Μέγιστο ρεύμα φόρτισης ηλιακής ενέργειας |
120Α |
| Μέγιστη ισχύς συστοιχίας φωτοβολταϊκών |
6,500W |
| Πεδίο τάσης MPPT φωτοβολταϊκής συστοιχίας |
60-500VDC |
| Μέγιστη τάση ανοιχτού κυκλώματος PV |
500VDC |
| Παράλληλη ικανότητα |
Μέχρι 12 μονάδες |
| Επικοινωνία με μπαταρία λιθίου |
RS485 |
| Διασύνδεσμοι επικοινωνίας |
RS232 / RS485 |
| Προστασία εισόδου |
IP21 |
| Καθαρό βάρος |
90,6 κιλά |
Εγκατάσταση σε εσωτερικούς χώρους και σχεδιασμός έργων
Το περίβλημα IP21 προορίζεται για κατάλληλο περιβάλλον εγκατάστασης σε εσωτερικούς χώρους.Η διάρκεια του backup εξαρτάται από την ικανότητα της συνδεδεμένης μπαταρίαςΕπιβεβαιώστε αυτές τις απαιτήσεις κατά την επιλογή των συστατικών για ένα σύστημα ηλιακής αναπληρωματικής ενέργειας.
Συζητήστε τις ανάγκες σας για μετατροπέα με την 1stess
Στείλτε την αγορά προορισμού, την εφαρμογή, την τάση εναλλασσόμενου ρεύματος, το προφίλ φορτίου, τα στοιχεία της φωτοβολταϊκής συστοιχίας, το μοντέλο μπαταρίας και την απαιτούμενη ποσότητα.περιλαμβάνει τον προγραμματισμένο αριθμό μονάδων και τη διάταξη του συστήματοςΕπικοινωνήστε με την 1stess για να επιβεβαιώσετε τη διαμόρφωση του μετατροπέα και να ζητήσετε προσφορά για το έργο.
