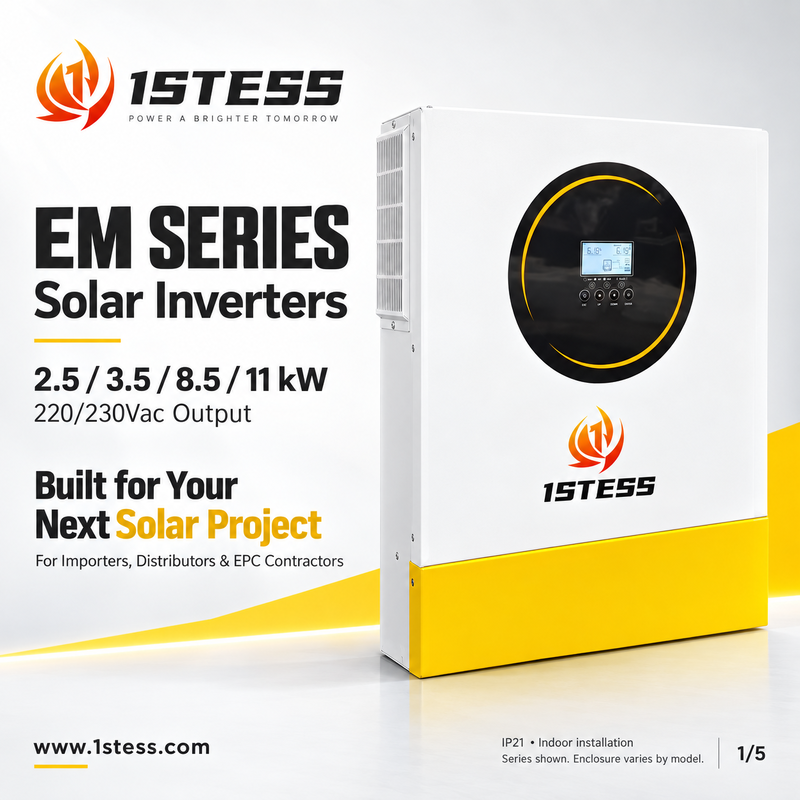

Ηλιακοί μετατροπείς σειράς EM: 2,5 kW, 3,5 kW, 8,5 kW και 11 kW
Προσδιορίστε τον κατάλληλο ηλιακό μετατροπέα για το επόμενο έργο σας
Η σειρά 1stess EM προσφέρει καθαρούς ηλιακούς μετατροπείς κύματος σινουλίου με ισχύ 220/230Vac για τους ηλιακούς διανομείς, τους εισαγωγείς, τις ομάδες προμηθειών και τους εργολάβους EPC.12V για συγκεκριμένο μοντέλο, 24V ή 48V διαμορφώσεις μπαταρίας, και προαιρετική παρακολούθηση WiFi, η περιοχή υποστηρίζει κατοικιακή ηλιακή ενέργεια και κατάλληλα μεγέθη μικρά εμπορικά έργα ηλεκτρικής ενέργειας εφεδρικής.
Η σειρά EM συνδυάζει έναν συντελεστή ισχύος 1,0 με υποστήριξη για λειτουργία χωρίς μπαταρία,παρέχοντας στους ενοποιητές συστημάτων ευελιξία κατά τον σχεδιασμό συμβατών διαμορφώσεων ηλιακής ενέργειας.
Ζητήστε το πρότυπο δελτίου δεδομένων και μια συγκεκριμένη προσφορά για το έργο.
Καθαρή έξοδος sinus wave για ηλιακά και εφεδρικά συστήματα ενέργειας
Οι μετατροπείς της σειράς EM παρέχουν 220/230Vac ± 5% απόδοση σε 50/60Hz. Η δημοσιευμένη αποδοτικότητα κορυφής είναι 96% από φωτοβολταϊκό σε μετατροπέα και 93% από μπαταρία σε μετατροπέα.δεν εγγυάται αποτελεσματικότητα σε όλες τις συνθήκες λειτουργίας.
Για τους εργολάβους EPC και τους εγκαταστάτες ηλιακής ενέργειας, η επιλογή της χωρητικότητας θα πρέπει να λαμβάνει υπόψη τη συνεχή ζήτηση, τα φορτία εκκίνησης των συσκευών και το διαθέσιμο ρεύμα εκφόρτισης της μπαταρίας.Ο δημοσιευμένος χρόνος μεταφοράς είναι 10 ms για τη ρύθμιση προσωπικού υπολογιστή και 20 ms για τη ρύθμιση οικιακής συσκευής· να αξιολογεί εάν ο συνδεδεμένος εξοπλισμός αντέχει την καθορισμένη διακοπή.
Ενσωματωμένη ηλιακή φόρτιση MPPT
Ο ενσωματωμένος ηλιακός φορτιστής MPPT υποστηρίζει το σχεδιασμό φωτοβολταϊκής συστοιχίας εντός των ορίων τάσης, ρεύματος και ισχύος του επιλεγμένου μοντέλου.Τα μοντέλα 5kW και 11kW περιλαμβάνουν δύο ηλιακές εισροές, με μέγιστη ισχύ φωτοβολταϊκής συστοιχίας 2 × 5.000 W και 2 × 5.500 W αντίστοιχα.
Ελέγξτε την τάση ανοιχτού κυκλώματος, την τάση λειτουργίας και το ρεύμα εισόδου πριν ολοκληρώσετε τον λογαριασμό υλικών.Η ισχύς εισόδου φωτοβολταϊκής ενέργειας και η ισχύς εξόδου μετατροπέα εναλλασσόμενου ρεύματος είναι διαφορετικές ονομαστικές τιμές και δεν πρέπει να χρησιμοποιούνται εναλλάξ.
Ενσωμάτωση μπαταρίας LiFePO4 και προαιρετική παρακολούθηση
Η σειρά EM υποστηρίζει επικοινωνία μπαταρίας λιθίου μέσω RS485. Επιλέξτε μια συμβατή μπαταρία LiFePO4 με τη σωστή ονομαστική τάση συστήματος, πρωτόκολλο BMS, ρυθμίσεις φόρτισης και ικανότητα εκφόρτισης.Η διαθεσιμότητα RS485 από μόνη της δεν εγγυάται συμβατότητα με κάθε μάρκα μπαταρίας.
Υποστηρίζεται η λειτουργία χωρίς μπαταρία, με την επιφύλαξη της κατάλληλης διαθεσιμότητας πηγής και της διαμόρφωσης του συστήματος.Οι τρόποι προτεραιότητας εξόδου που αναφέρονται στον κατάλογο περιλαμβάνουν UTL, SOL, SBU και SUB· επιβεβαιώστε τις ρυθμίσεις λειτουργίας για την προβλεπόμενη εγκατάσταση.
Συγκρίνετε τα μοντέλα της σειράς EM
| Προδιαγραφές | EM2500-12L | EM2500-24L | EM3500-24L | EM8500-48L | EM11000-48L |
|---|
| Ονομαστική ικανότητα | 2.5kVA / 2.5kW | 2.5kVA / 2.5kW | 3.5kVA / 3.5kW | 8.5kVA / 8.5kW | 11kVA / 11kW |
| Τετάρτη | 12Vdc | 24Vdc | 24Vdc | 48Vdc | 48Vdc |
| Δύναμη υπερβολικής τάσης | 5,000VA | 5,000VA | 7,000VA | 17,000VA | 22,000VA |
| Μέγιστη ισχύς συστοιχίας φωτοβολταϊκών | 3,000W | 3,000W | 4,000W | 2 × 5.000 W | 2 × 5,500 W |
| Πεδίο τάσης MPPT | 50-500Vdc | 60-500Vdc | 60-500Vdc | 60-500Vdc | 60-500Vdc |
| Μέγιστη τάση ανοιχτού κυκλώματος PV | 500Vdc | 500Vdc | 500Vdc | 500Vdc | 500Vdc |
| Μέγιστο ηλιακό ρεύμα εισόδου | 15Α | 15Α | 15Α | 2 × 18A | 2 × 18A |
| Μέγιστο ρεύμα ηλιακής φόρτισης | 120Α | 100A | 100A | 140Α | 160A |
| Μέγιστο ρεύμα φόρτισης εναλλασσόμενου ρεύματος | 120Α | 60A | 80A | 120Α | 120Α |
| Μέγιστο συνδυασμένο ρεύμα φόρτισης | 120Α | 100A | 100A | 140Α | 160A |
| Ενεργοποίηση μπαταρίας λιθίου | Ηλεκτρική ενέργεια ή κοινής ωφέλειας | Μόνο PV | Ηλεκτρική ενέργεια ή κοινής ωφέλειας | Ηλεκτρική ενέργεια ή κοινής ωφέλειας | Ηλεκτρική ενέργεια ή κοινής ωφέλειας |
| Παράλληλη ικανότητα | - Όχι, όχι. | - Όχι, όχι. | - Όχι, όχι. | - Όχι, όχι. | - Όχι, όχι. |
Κοινές προδιαγραφές: καθαρό κύμα sinus, 220/230Vac ±5% έξοδος, 50/60Hz έξοδος, IP21, προαιρετικό WiFi, επικοινωνία RS232 και RS485.Δημοσιευμένη θερμοκρασία λειτουργίας: -10°C έως 55°C.
Αιτήσεις για τους εισαγωγείς και τους εργολάβους της ΕΕΠ
- Ηλιακή ενέργεια για κατοικίες: Συγκρίνετε τον επιλεγμένο μετατροπέα με μια σωστά σχεδιασμένη φωτοβολταϊκή συστοιχία και συμβατή μπαταρία για να εξυπηρετεί συγκεκριμένα κυκλώματα οικιακής χρήσης.
- Μικρή εμπορική αναπληρωματική ισχύς: Αξιολογήστε τα καταστήματα, τα γραφεία και άλλα μετριοπαθή εμπορικά φορτία σε σχέση με τη συνεχή παραγωγή, την αρχική ζήτηση και την χωρητικότητα της μπαταρίας.
- Πορτοφόλια ηλιακής διανομής: Προσφέρετε σαφώς διαφοροποιημένες διαμορφώσεις 2,5 kW, 3,5 kW, 8,5 kW και 11 kW με ειδική τεχνική τεκμηρίωση μοντέλου.
- Σχεδιασμός του ηλιακού συστήματος εκτός δικτύου: Αξιολόγηση της παραγωγής φωτοβολταϊκής ενέργειας, της αυτονομίας αποθήκευσης και της διαθεσιμότητας εναλλακτικών πηγών σε σχέση με τις καθημερινές ενεργειακές ανάγκες του χώρου.Επιβεβαιώστε την προβλεπόμενη λειτουργική διαμόρφωση με την τεχνική ομάδα.
Το εύρος 220/230Vac είναι σχετικό για έργα που σχεδιάζονται γύρω από αυτή την τάση εξόδου.Δεν θεωρείται κατάλληλη για εφαρμογές 120V ή διχασμένης φάσης.
Σχέσεις εγκατάστασης και προμήθειας
Το περίβλημα IP21 θα πρέπει να χρησιμοποιείται σε κατάλληλη προστατευόμενη εσωτερική εγκατάσταση με τον εξαερισμό και τα ανοιχτά σημεία που καθορίζονται στο εγχειρίδιο εγκατάστασης.Ένα αφαιρούμενο κάλυμμα σκόνης δεν καθιστά τον μετατροπέα αδιάβροχο ή κατάλληλο για εκτεθειμένη εξωτερική τοποθέτηση.
Προτού παραγγείλετε, παρέχετε την απαιτούμενη ονομαστική ισχύ, την αγορά προορισμού, τον κατάλογο φορτίου, τα δεδομένα της φωτοβολταϊκής μονάδας και τις προδιαγραφές της μπαταρίας.όροι εγγύησης, χρονοδιάγραμμα παράδοσης και συσκευασία στην προσφορά.
Ο δημοσιευμένος πίνακας της σειράς EM αναφέρει ότι δεν υποστηρίζεται παράλληλη λειτουργία.
Συχνές Ερωτήσεις
Ποια τάση μπαταρίας χρησιμοποιεί κάθε μοντέλο;
Το EM2500-12L χρησιμοποιεί 12Vdc. Το EM2500-24L και το EM3500-24L χρησιμοποιούν 24Vdc. Το EM8500-48L και το EM11000-48L χρησιμοποιούν 48Vdc.
Μπορεί η σειρά EM να λειτουργήσει χωρίς μπαταρία;
Επιβεβαιώστε τη διαθεσιμότητα της πηγής, τη συμπεριφορά φόρτωσης και τις ρυθμίσεις λειτουργίας για την προτεινόμενη διαμόρφωση.
Περιλαμβάνεται το Wi-Fi ως στάνταρ;
Το Wi-Fi είναι προαιρετικό και πρέπει να προσδιορίζεται κατά την παραγγελία.
Μπορούν πολλοί μετατροπείς σειράς EM να λειτουργούν παράλληλα;
Ο πίνακας προδιαγραφών δεν αναφέρει παράλληλη δυνατότητα.
Μπορεί να επικοινωνήσει με μια μπαταρία LiFePO4;
Επιβεβαιώστε το πρωτόκολλο της μπαταρίας και την ηλεκτρική συμβατότητα πριν την αγορά.
Είναι η σειρά EM κατάλληλη για εξωτερική εγκατάσταση;
Η καταχωρισμένη βαθμολογία προστασίας του είναι IP21.
