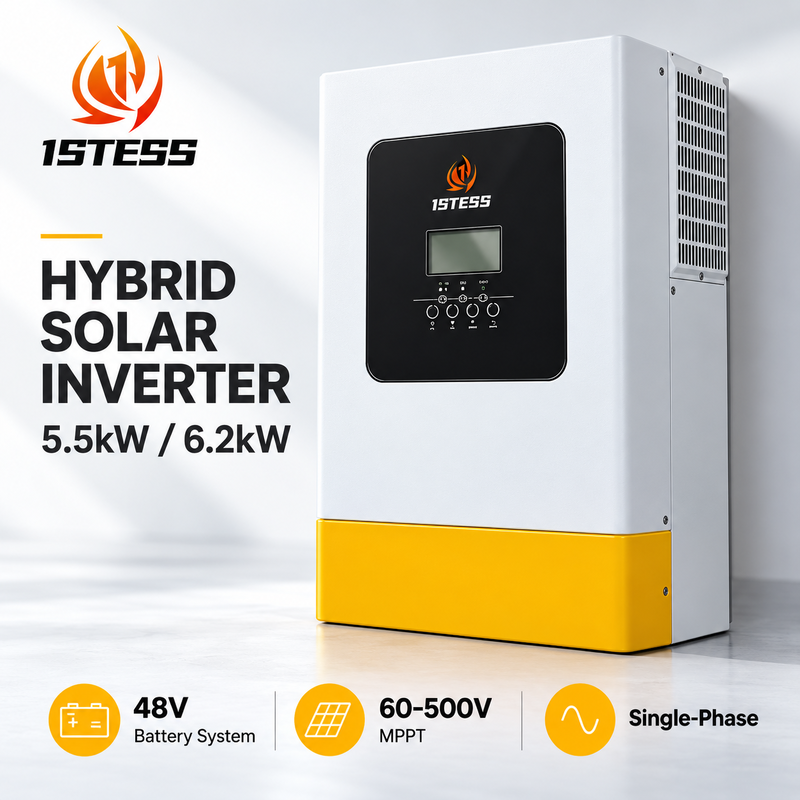

1stess 5.5kW / 6.2kW 48V Υβριδικός Ηλιακός Μετατροπέας
Οι υβριδικοί ηλιακοί μετατροπείς 1stess GM5500-48PL και GM6200-48PL συνδυάζουν μετατροπή ενέργειας Φ/Β, φόρτιση μπαταρίας και καθαρό ημιτονοειδές AC σήμα εξόδου σε μια μονοφασική πλατφόρμα. Διαθέσιμα με ονομαστική έξοδο 5.5kW ή 6.2kW, και τα δύο μοντέλα υποστηρίζουν ένα ονομαστικό σύστημα μπαταριών 48V, εύρος MPPT DC 60-500V και παράλληλη λειτουργία έως και 12 μονάδων. Η σειρά παρέχει σε εισαγωγείς, διανομείς, ομάδες προμηθειών και εργολάβους EPC δύο επιλογές για οικιακά και μικρά εμπορικά έργα αποθήκευσης ηλιακής ενέργειας.
Υβριδικός Ηλιακός Μετατροπέας για Ενσωμάτωση Ηλιακής Ενέργειας και Μπαταρίας
Επιλέξτε έναν υβριδικό μετατροπέα 1stess 48V που να ταιριάζει με την ενεργειακή ζήτηση, τη διάταξη Φ/Β συστοιχιών και τη διαμόρφωση μπαταριών του έργου σας. Η σειρά περιλαμβάνει προδιαγραφές λειτουργίας δικτύου, αυτόνομης λειτουργίας και υβριδικής λειτουργίας, με ονομαστική έξοδο AC 220/230/240V και καθαρό ημιτονοειδές σήμα εξόδου σε λειτουργία μπαταρίας.
Η μπροστινή οθόνη LCD και τα κουμπιά ελέγχου παρέχουν μια τοπική διεπαφή, ενώ οι θύρες RS232, RS485 και μια εξωτερική θύρα CT υποστηρίζουν την ενσωμάτωση του συστήματος. Η χρήση συνδεδεμένη με το δίκτυο και οι σχετικές ρυθμίσεις λειτουργίας πρέπει να επιβεβαιωθούν για τον προορισμό του έργου.
Επιλέξτε τη Σωστή Ονομαστική Ισχύ
Το GM5500-48PL παρέχει ονομαστική έξοδο 5500W, είσοδο Φ/Β έως 5500W και μέγιστο ρεύμα φόρτισης ηλιακής ενέργειας 100A. Το GM6200-48PL αυξάνει την ονομαστική έξοδο σε 6200W, τη μέγιστη είσοδο Φ/Β σε 6500W και το μέγιστο ρεύμα φόρτισης ηλιακής ενέργειας σε 120A.
Και τα δύο μοντέλα διαθέτουν έναν ιχνηλάτη MPPT. Η μέγιστη ρεύμα εισόδου Φ/Β είναι 18A για το GM5500-48PL και 27A για το GM6200-48PL. Αυτές οι διαφορές βοηθούν τους σχεδιαστές συστημάτων να επιλέξουν έναν μετατροπέα έναντι της προοριζόμενης διαμόρφωσης μονάδων και των απαιτήσεων φόρτισης.
Τεχνικές Προδιαγραφές
| Προδιαγραφή |
GM5500-48PL |
GM6200-48PL |
| Ονομαστική ισχύς εξόδου |
5500VA / 5500W |
6200VA / 6200W |
| Μέγιστη ισχύς εισόδου Φ/Β |
5500W |
6500W |
| Φάση |
Μονοφασική είσοδος / έξοδος |
Μονοφασική είσοδος / έξοδος |
| Ονομαστική τάση μπαταρίας |
48V DC |
48V DC |
| Εύρος τάσης MPPT |
60-500V DC |
60-500V DC |
| Μέγιστη τάση DC Φ/Β |
500V DC |
500V DC |
| Ιχνηλάτες MPPT |
1 |
1 |
| Μέγιστο ρεύμα εισόδου Φ/Β |
18A |
27A |
| Ονομαστική τάση εξόδου AC |
220/230/240V AC |
220/230/240V AC |
| Κυματομορφή εξόδου σε λειτουργία μπαταρίας |
Καθαρό ημιτονοειδές |
Καθαρό ημιτονοειδές |
| Μέγιστη απόδοση μετατροπής DC/AC |
94% |
94% |
| Μέγιστο ρεύμα φόρτισης ηλιακής ενέργειας |
100A |
120A |
| Μέγιστο ρεύμα φόρτισης AC |
80A |
80A |
| Μέγιστο ρεύμα φόρτισης |
100A |
120A |
| Παράλληλη λειτουργία |
Έως 12 μονάδες |
Έως 12 μονάδες |
| Ενεργοποίηση μπαταρίας λιθίου |
Μέσω Φ/Β ή δικτύου |
Μέσω Φ/Β ή δικτύου |
| Επικοινωνία μπαταρίας λιθίου |
Υποστηρίζεται· το πρωτόκολλο θα επιβεβαιωθεί |
Υποστηρίζεται· το πρωτόκολλο θα επιβεβαιωθεί |
| Διεπαφές επικοινωνίας |
RS232, RS485, εξωτερική θύρα CT |
RS232, RS485, εξωτερική θύρα CT |
| Καθαρό βάρος |
11kg |
12kg |
| Θερμοκρασία λειτουργίας |
−10°C έως +50°C |
−10°C έως +50°C |
| Σχετική υγρασία |
5-95%, χωρίς συμπύκνωση |
5-95%, χωρίς συμπύκνωση |
Οι προδιαγραφές βασίζονται στα παρεχόμενα δεδομένα προϊόντος. Επιβεβαιώστε την τελική διαμόρφωση μοντέλου και την τρέχουσα τεχνική τεκμηρίωση κατά την παραγγελία.
Αποθήκευση και Φόρτιση Μπαταρίας 48V
Και τα δύο μοντέλα υβριδικών ηλιακών μετατροπέων υποστηρίζουν επικοινωνία μπαταρίας λιθίου και ενεργοποίηση μπαταρίας χρησιμοποιώντας ενέργεια Φ/Β ή δικτύου. Η ονομαστική πλατφόρμα μπαταριών 48V μπορεί να αξιολογηθεί για εφαρμογές αποθήκευσης ηλιακής ενέργειας και εφεδρικής τροφοδοσίας.
Για κάθε εγκατάσταση, επιβεβαιώστε το εύρος τάσης λειτουργίας της μπαταρίας, το πρωτόκολλο BMS, τα όρια φόρτισης και εκφόρτισης, τις απαιτήσεις καλωδίωσης και τις ρυθμίσεις συστήματος. Η συμβατότητα της μπαταρίας εξαρτάται από την επιλεγμένη διαμόρφωση μπαταρίας και μετατροπέα.
Παράλληλη Λειτουργία και Επέκταση Έργου
Η σειρά υποστηρίζει παράλληλη λειτουργία έως και 12 μονάδων. Αυτό παρέχει στις ομάδες έργων μια βάση για την αξιολόγηση διαμορφώσεων πολλαπλών μετατροπέων καθώς αναπτύσσονται οι απαιτήσεις του συστήματος. Επιβεβαιώστε τους υποστηριζόμενους συνδυασμούς μοντέλων, τα παράλληλα αξεσουάρ, το firmware και το σχεδιασμό του συστήματος πριν από την προδιαγραφή μιας παράλληλης εγκατάστασης.
Υποστήριξη Προμηθειών για Εισαγωγείς και Εργολάβους EPC
Για επιλογή προϊόντος και προσφορές έργων, στείλτε στην 1stess το μοντέλο-στόχο σας, την ποσότητα παραγγελίας, τον προορισμό, την απαιτούμενη τάση AC, το προφίλ φορτίου, τις προδιαγραφές των Φ/Β μονάδων και τις λεπτομέρειες της μπαταρίας. Για ολοκληρωμένα συστήματα ηλιακής αποθήκευσης, συμπεριλάβετε το περιβάλλον εγκατάστασης, τη διάταξη του ντουλαπιού και τις απαιτήσεις επικοινωνίας.
Αυτές οι πληροφορίες βοηθούν στην ευθυγράμμιση της προδιαγραφής του μετατροπέα με τις απαιτήσεις διανομής, τον σχεδιασμό εγκατάστασης και την τεκμηρίωση του έργου.
Προδιαγράψτε το Επόμενο Έργο Ηλιακής Αποθήκευσης
Επικοινωνήστε με την 1stess με το μοντέλο, την ποσότητα και τις απαιτήσεις του συστήματός σας για να ζητήσετε ένα φύλλο δεδομένων προϊόντος και μια προσφορά έργου.
Ζητήστε Προσφορά
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ των μοντέλων 5.5kW και 6.2kW;
Το GM5500-48PL έχει ονομαστική έξοδο 5500W, μέγιστη είσοδο Φ/Β 5500W, μέγιστο ρεύμα εισόδου Φ/Β 18A και μέγιστο ρεύμα φόρτισης ηλιακής ενέργειας 100A. Το GM6200-48PL έχει ονομαστική έξοδο 6200W, μέγιστη είσοδο Φ/Β 6500W, μέγιστο ρεύμα εισόδου Φ/Β 27A και μέγιστο ρεύμα φόρτισης ηλιακής ενέργειας 120A.
Είναι η τάση εξόδου AC 48V;
Όχι. Τα 48V DC είναι η ονομαστική τάση του συστήματος μπαταριών. Η καθορισμένη ονομαστική τάση εξόδου AC είναι 220/230/240V AC.
Ο μετατροπέας υποστηρίζει μπαταρίες λιθίου;
Οι παρεχόμενες προδιαγραφές αναφέρουν επικοινωνία μπαταρίας λιθίου και ενεργοποίηση μέσω Φ/Β ή δικτύου. Επιβεβαιώστε το πρωτόκολλο BMS της μπαταρίας, το εύρος τάσης λειτουργίας και την εγκεκριμένη διαμόρφωση πριν από την παραγγελία.
Ποιο είναι το εύρος εισόδου MPPT;
Και τα δύο μοντέλα αναφέρουν εύρος MPPT 60-500V DC και έναν ιχνηλάτη MPPT. Ο σχεδιασμός της Φ/Β συστοιχίας πρέπει επίσης να λαμβάνει υπόψη τις απαιτήσεις εκκίνησης, τη μέγιστη τάση DC και το όριο ρεύματος εισόδου ανά μοντέλο.
Μπορούν πολλαπλοί μετατροπείς να λειτουργούν παράλληλα;
Οι προδιαγραφές αναφέρουν υποστήριξη για έως και 12 μονάδες σε παράλληλη λειτουργία. Επιβεβαιώστε τα απαιτούμενα αξεσουάρ, τους υποστηριζόμενους συνδυασμούς μετατροπέων και τη διαμόρφωση του έργου με την 1stess.
Ποιες διεπαφές επικοινωνίας είναι διαθέσιμες;
Τα τεχνικά δεδομένα αναφέρουν RS232, RS485 και εξωτερική θύρα CT. Επιβεβαιώστε το απαιτούμενο πρωτόκολλο και τις λεπτομέρειες της διεπαφής έναντι της τεκμηρίωσης εγκατάστασης.
Περιλαμβάνονται μπαταρίες και ντουλάπια;
Οι εικόνες εφαρμογών απεικονίζουν πιθανές διατάξεις συστημάτων. Οι μπαταρίες, τα ντουλάπια, οι συσκευές προστασίας και άλλα αξεσουάρ πρέπει να αναγράφονται ξεχωριστά στην προσφορά.
